[캐드 스킬]

캐드 속성 블록, 태그 텍스트 일괄 편집,

속성 블록 텍스트 일괄 수정, ATTE, 속성 글자 수정







ATTE

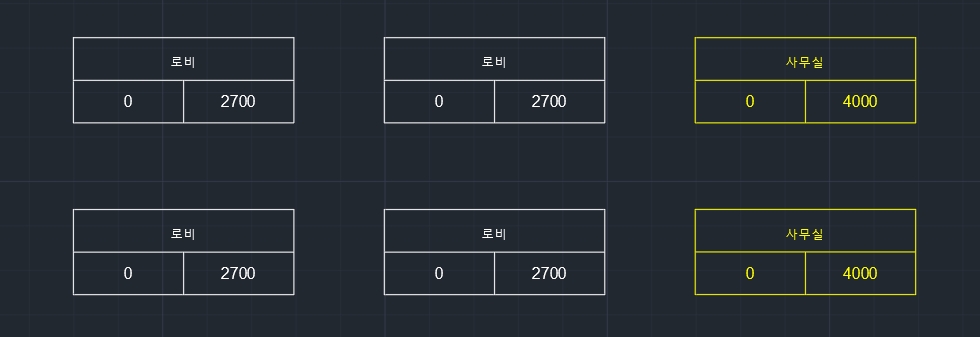

캐드 속성 블록 편집

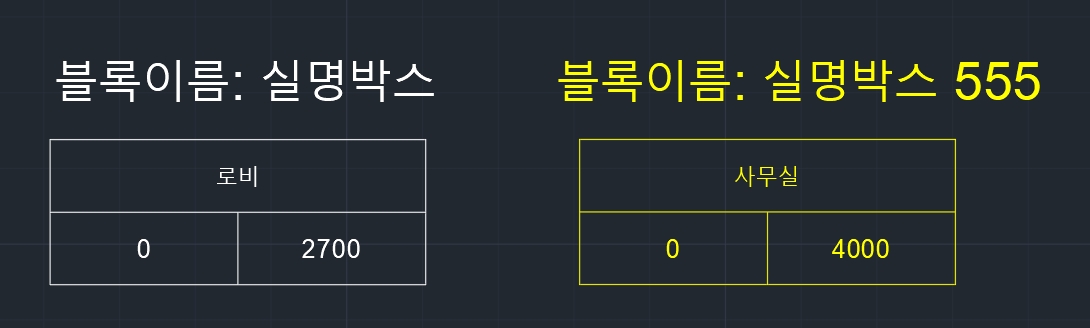

블록 이름 확인

블록 이름, 태그 확인



나는 실명박스(블록이름)의 FL(태그)을 50(값/Value)으로 모두 맞추고 싶다.
-> Tag(태그) : FL 선택
-> Value(값) : 0 선택
-> 50으로 변경

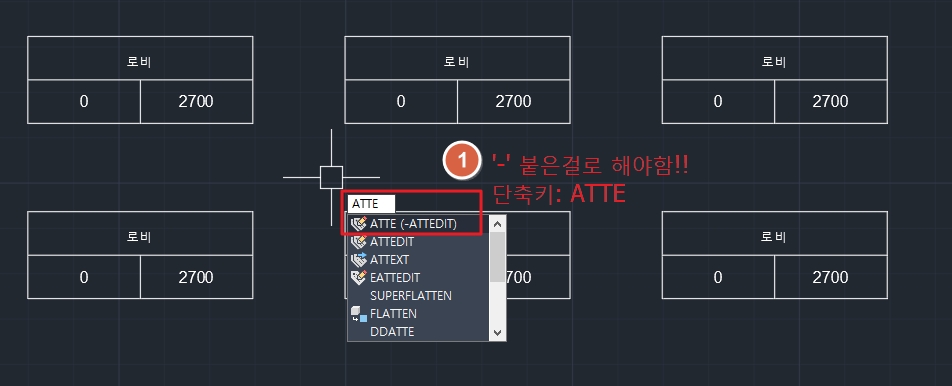

1. 단축키: ATTE  실행

마이너스 - 붙은걸로 해야함

단축키 ATE 아님.

-ATTEDIT 실행

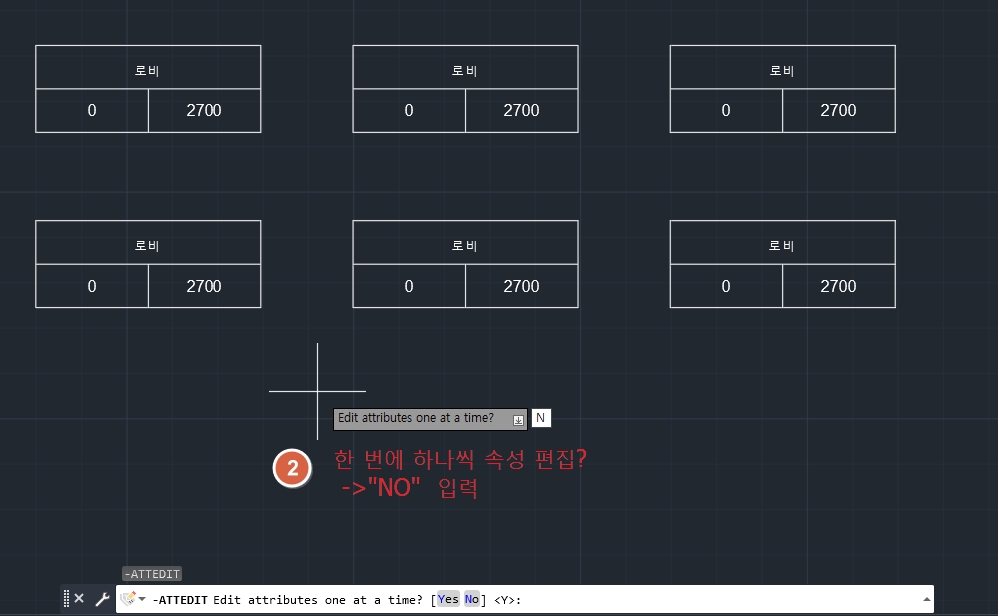

2. "NO" - Enter

한번에 하나씩 속성편집 할꺼냐는 질문이다. 우리는 전체를 일괄 수정하고 싶으니까!!!! "N" 입력

일괄 수정 원하면 no 입력

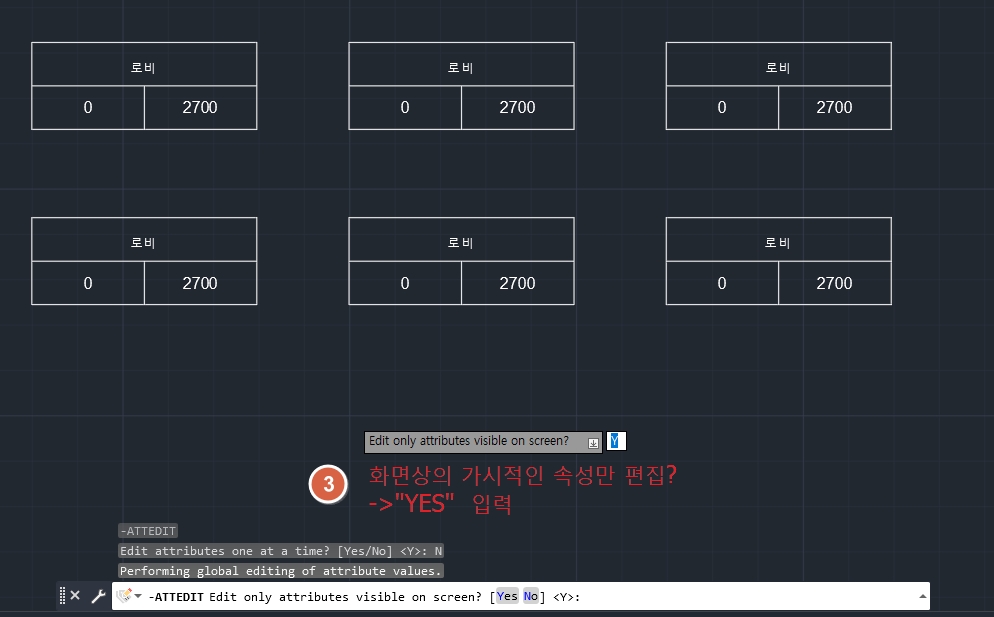

3.  화면상의 객체를 선택해서 그 객체들에서만 편집할꺼냐? (yes)

     or 도면에 있는 전체 블록을 다 검색할꺼냐? (no)

     선택하기

도면이 복잡할때는 어떤 블록들이 있는지 모를 수 있기때문에... 내가 원하는 객체만 선택해서 그 객체들만 수정하려고 yes 선택함.

블록 전체 다 선택되면.... 내가 모르는 부분까지 수정될까봐 무섭..









4. 원하는 블록 이름 입력

도면에 있는 모든 블록을 사용하고 싶으면 * 별을 입력하면 됨.

블록 이름 (실명박스) 입력









5. 특정 태그에서만 수정하고 싶으면 원하는 태그 이름 입력

모든 태그을 사용하고 싶으면 * 별을 입력하면 됨.

모든 태그 사용을 선택시, 태그 CH, FL이 포함됨. -> 우리는 0을 50으로 바꾸고 싶은데,

CH 태그칸의 2700 중 텍스트 00이 5050으로 변경될 수 있으므로, 원하는 특정 태그를 입력하는게 좋음.



모든 태그 사용을 선택시, 2700 중 텍스트 00이 5050으로 변경될 수 있음

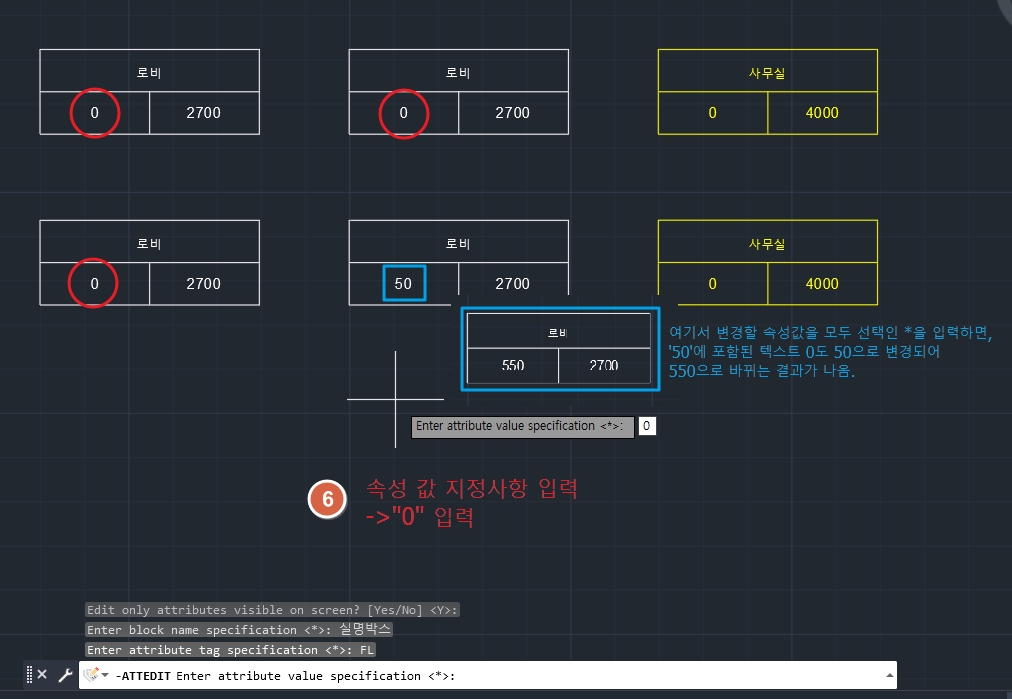

6.   변경하고 싶은 (선택되었으면 하는 칸의) 속성값 입력.

여기서 변경할 속성값을 모두 선택인 *을 입력하면,
'50'에 포함된 텍스트 0도 50으로 변경되어
550으로 바뀌는 결과가 나옴.

변경하고싶은 칸의 속성값 입력







7. 블록 선택

전체 드래그해서 블록 선택







8.  해당 필터가 걸린 속성만 선택됨 확인

속성 선택 확인

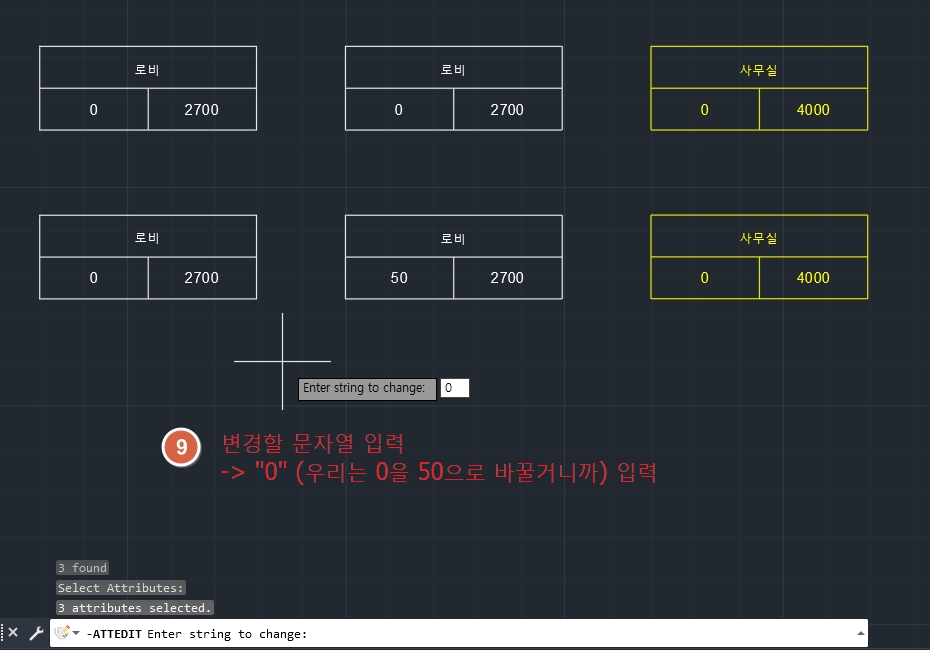

9. 변경하고자 하는 기존 문자 입력

변경할 문자 입력







10. 새 문자 입력

새 문자 입력







11. 완료!!!!

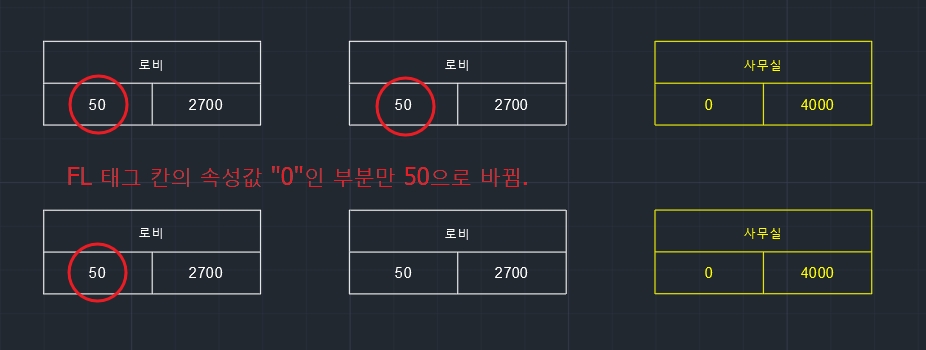

FL 태그 칸의 속성값 "0" 이었던 부분만 50으로 바뀜.



변경 전





변경 후









필터를 차근차근 단계별로 걸어준다는 생각으로, 지정하면 됨.

어렵지만 어렵지 않음 ^0^.. 화이팅!
