[캐드 스킬] 캐드 간략하게 치수 보는 법, 치수 안나올 때, 동적 입력, 제도 설정, 마우스 커서에 치수 입력 안될 때

캐드 간략하게 치수 보는 법

치수 안나올 때, 동적 입력, 제도 설정, 마우스 커서에 치수 입력 안될 때













오토캐드에서 도형이나 라인을 그렸을 때,

각 꼭지점에 마우스 커서를 갖다대면 치수가 뜨는데,,,



이게 갑자기 안된다?

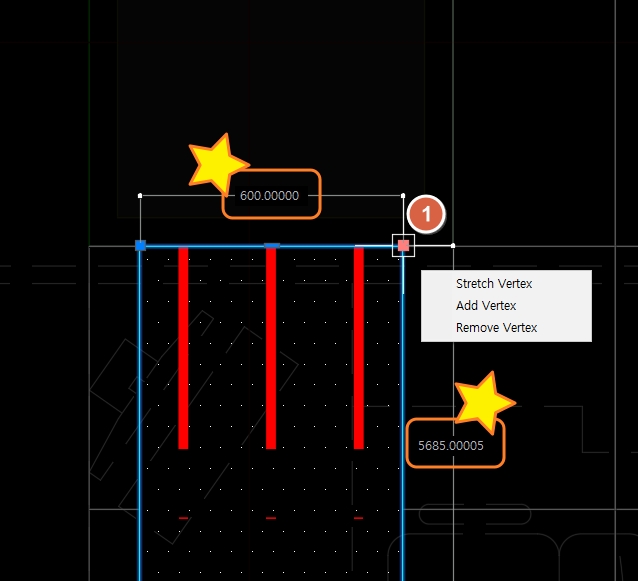

1) 마우스 커서를 올리면, 위 ★ 와 오른쪽 ★ 에 나온 치수처럼 간단히 볼 수 있는 치수가 뜬다.







해결방법 2가지 있음





첫번째. 동적입력 [F12] 활성화









두번째. DSETTINGS (제도 설정)



 1. 입력창에 DSETTINGS -> 엔터



2. Dynamic Input 클릭

3. Enable Dimension Input where possible 체크

('가능한 경우 치수 입력 사용' 체크)

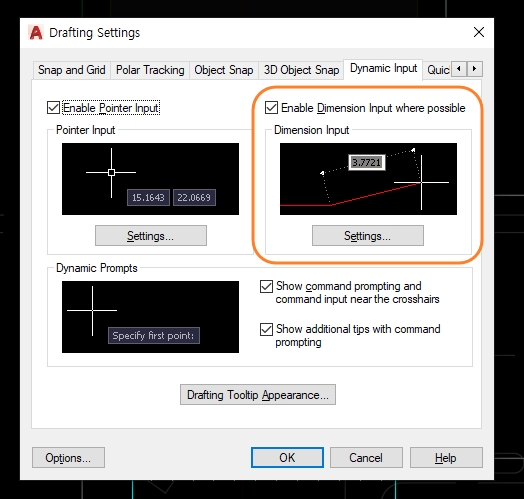

DSETTINGS -  Dynamic Input

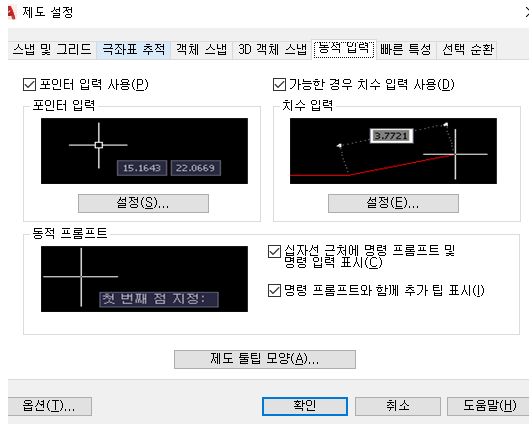

제도 설정 - 동적 입력





해결 끝~~~~~~~~~
