[캐드 스킬] 캐드 치수 레이어 고정, 치수 전용 레이어 설정, 치수 레이어 자동, 시스템 변수, DIMLAYER, 치수 작성 꿀팁!

캐드 치수 기본 레이어 지정, 캐드 치수 레이어 고정, 치수 전용 레이어 설정,

치수 레이어 자동 지정, 시스템 변수, DIMLAYER











설계도면 작성할 때 치수 레이어 변경 안해도 되는 꿀팁!







캐드상 DIM 치수를 그릴 때, 보통은 현재 레이어로 그려지지만

하지만 이 설정을 한다면, 현재 레이어와 별개로 DIM 레이어가 지정되어 자동으로 특정 레이어가 나온다





















1.  입력창에 DIMLAYER - ENTER

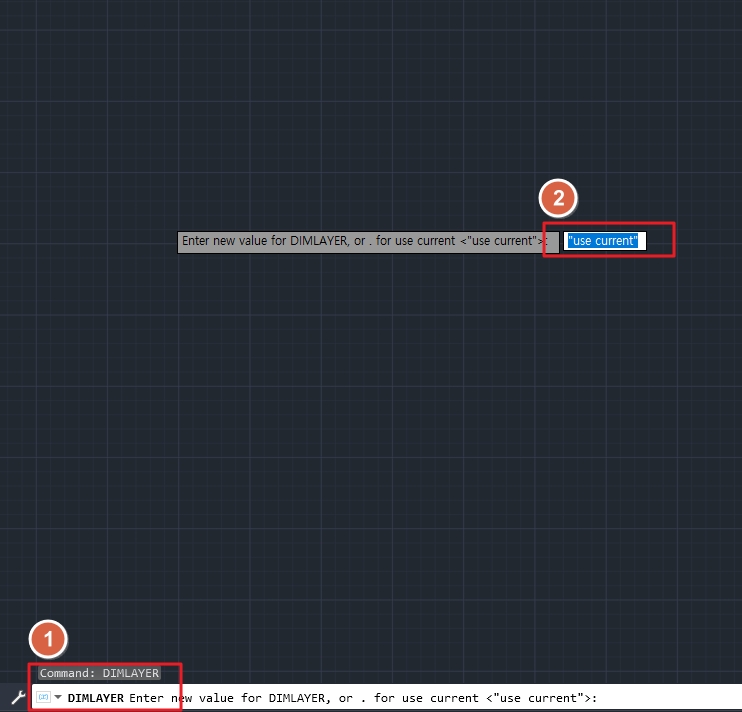

DIMLAYER 입력



2. "use current" 로 되어 있으면, 현재 레이어로 그려지고 있다는 뜻.



3.  use current 삭제하고, 레이어 이름 [치수] 입력

     자신이 지정한 치수 이름을 입력하면 됨 (" " 없어도 됨)

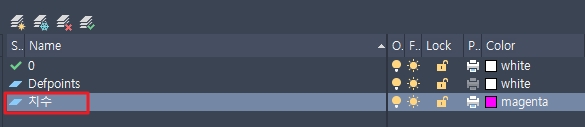

내가 지정한 치수 레이어 [치수]

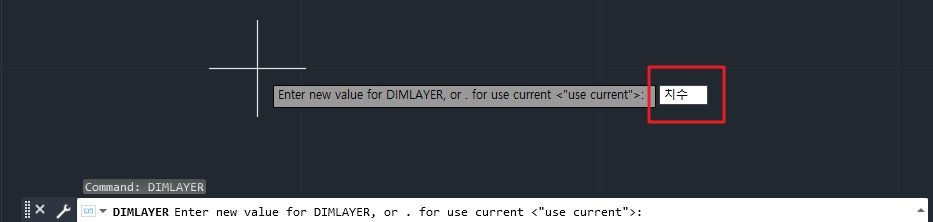

치수 - 입력





4. DIM 입력 - 치수 그리기

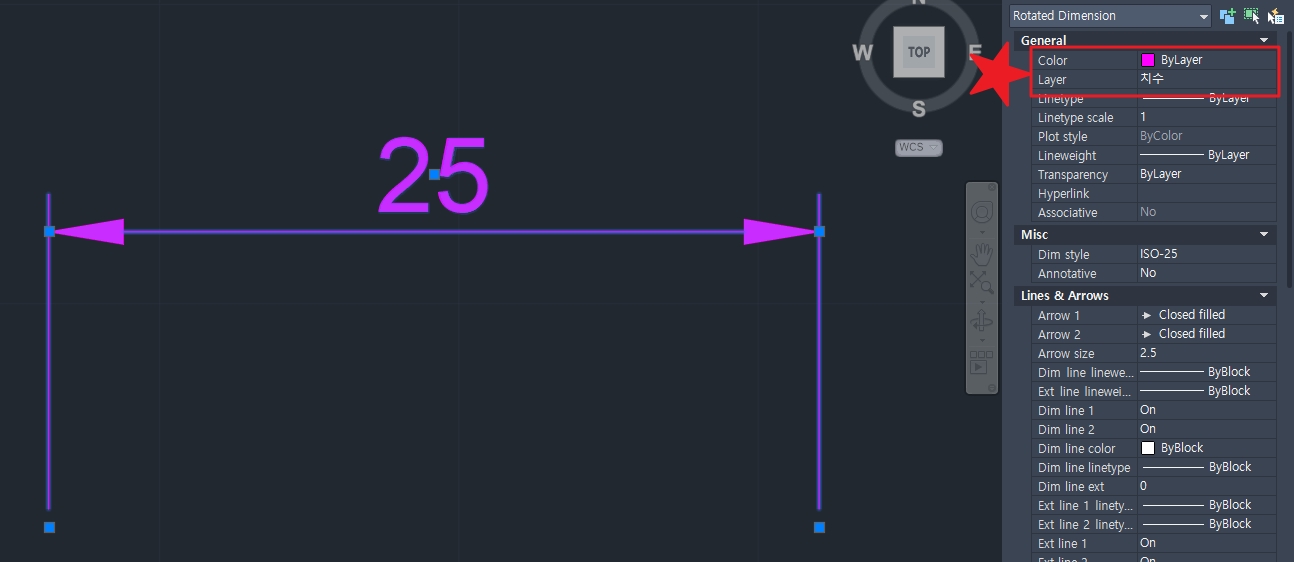

     자동으로 '치수'레이어로 그려짐. 아주 편하고 좋음



자동 치수 완료!





끝!!!!!!!!!!!!!!!!!!!!!!!!!!!











[번외] 치수 레이어를 다시 현재 레이어로 되돌리고 싶다?







DIMLAYER - use current 입력 - ENTER

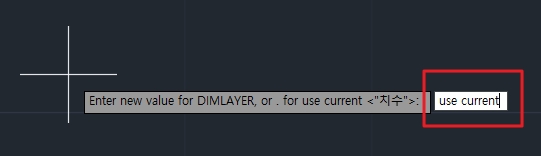

use current 입력





끝!!!!
