[캐드 동적 블록] 신축 동적 블록, 액션 블록, Actions Block, 신축되는 동적블록 만들기, 스트레치 블록 만들기



신축 동적 블록, 액션 블록, Actions Block

양쪽으로 신축되는 동적블록 만들기





신축 동적 블록은 치수가 바뀔때도 계속 쓸 수 있는 장점이 있음





1.  블록 편집창 열기

    신축 동적 블록으로 만들 블록을 더블클릭

    or 우클릭 - Block editor 클릭하여

block editor 창 열기



2.  Blcok authoring palettes (블록 제작 팔레트)

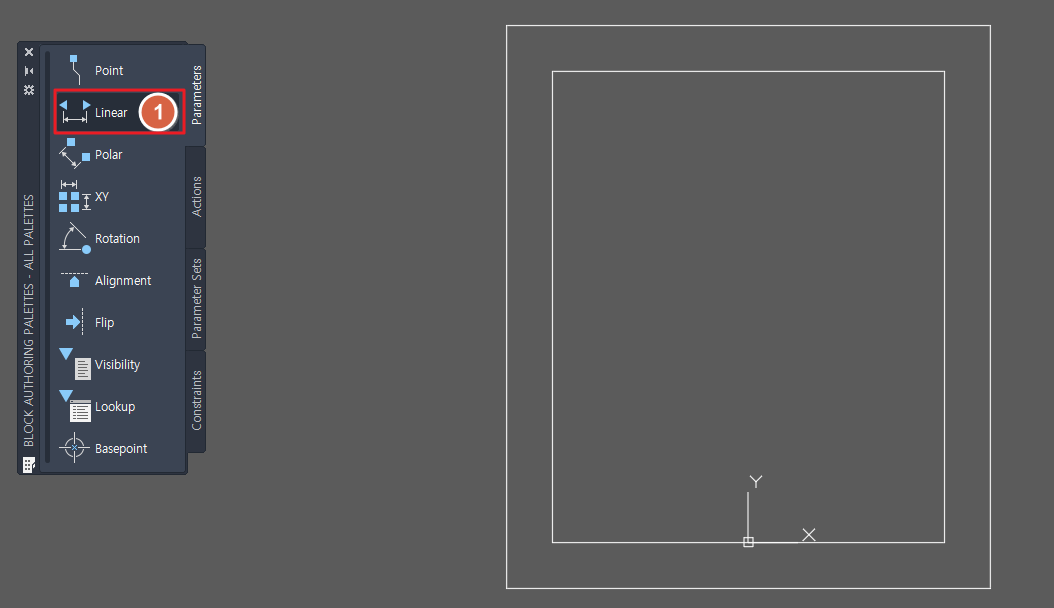

    Parameters (매개변수) - Linear (선형) 클릭

Linear 클릭

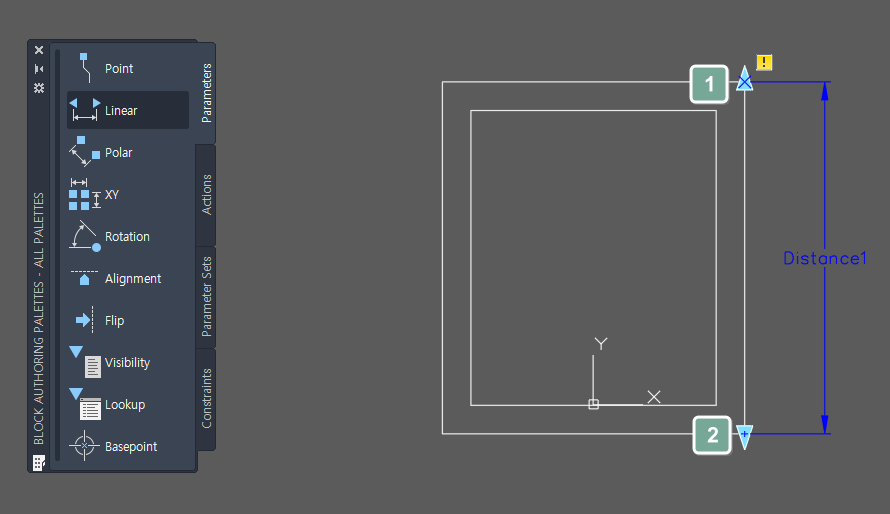

   3.  신축을 원하는 길이의 distance1 parameter 매개변수 만들기 (치수 뽑을때 처럼)

       시작점 클릭 - 끝점 클릭

distance1 매개변수 만들기

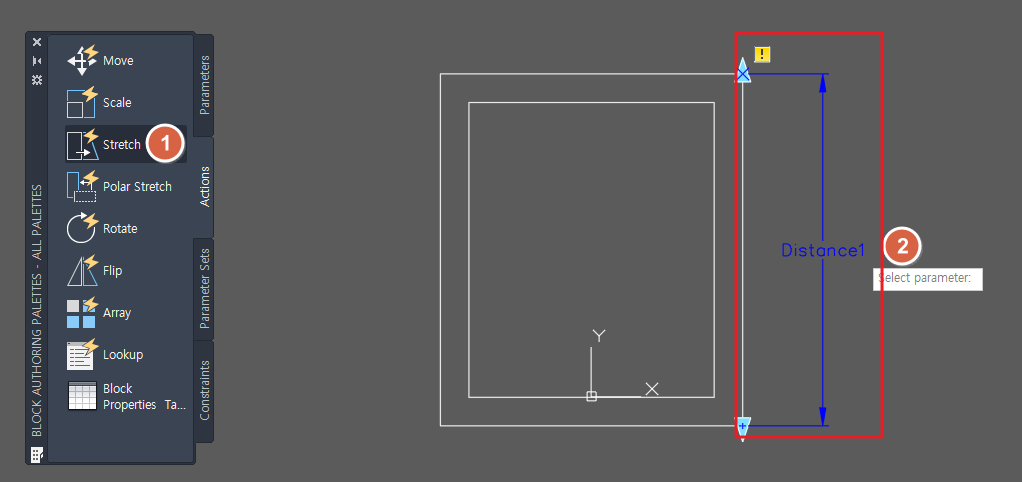

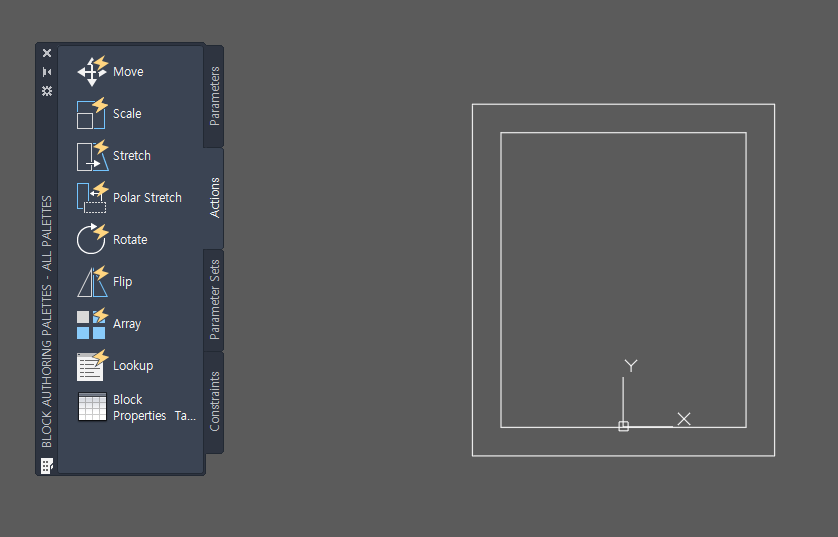

   4.  Actions(동작) - Stretch(신축) 클릭

       distance 1 클릭



distance 1 클릭







5.  원하는 스트레치 시작점 클릭



스트레치 시작점 클릭



6. 신축 원하는 범위 드래그 (파란 점선)



신축 원하는 범위 드래그 (파란 점선)

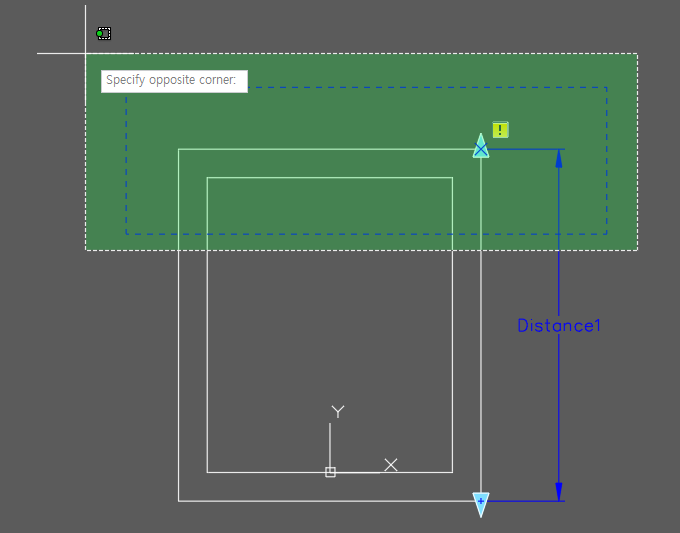

7. 신축 원하는 범위 선택 드래그 (파란 점선보다 크게 / 초록 범위) - 스페이스바 눌러서 완료!!



신축 원하는 범위 선택 드래그

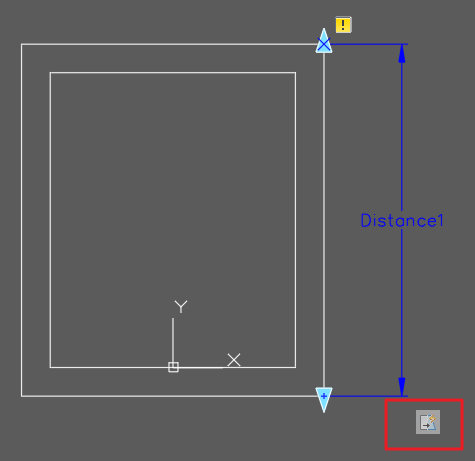

8. 완료하면 아이콘 생김 / 아이콘 위에 커서 올리면 선택 영역 확인 가능



아이콘 생성





9. 블록 저장 후 신축 확인 !

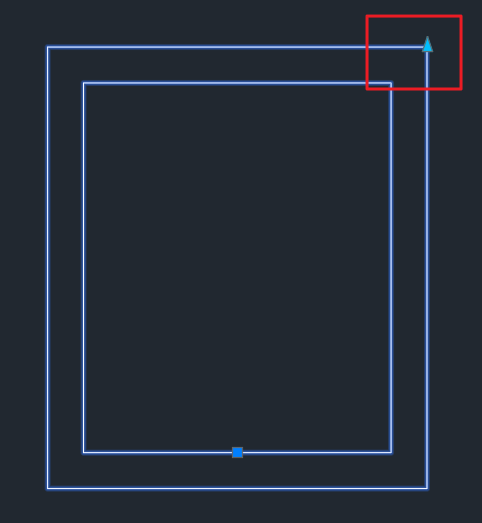

   5번의 신축 시작점이 화살표로 생성됨

   화살표 클릭 후 원하는 만큼 신축 가능



기존 블록

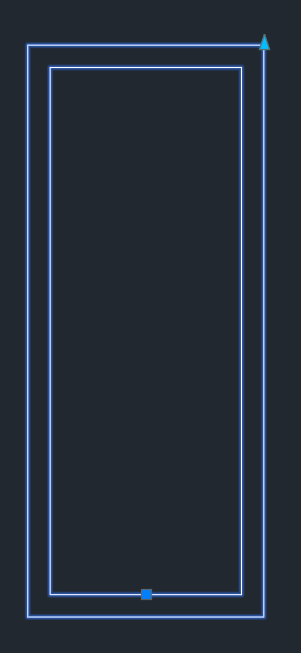

위로 길게 신축한 블록





끝~~~~~
