[캐드 스킬] MV : MVIEW_엠뷰
1. (모델창 아님) 배치탭(Layout 창) 에서 작업

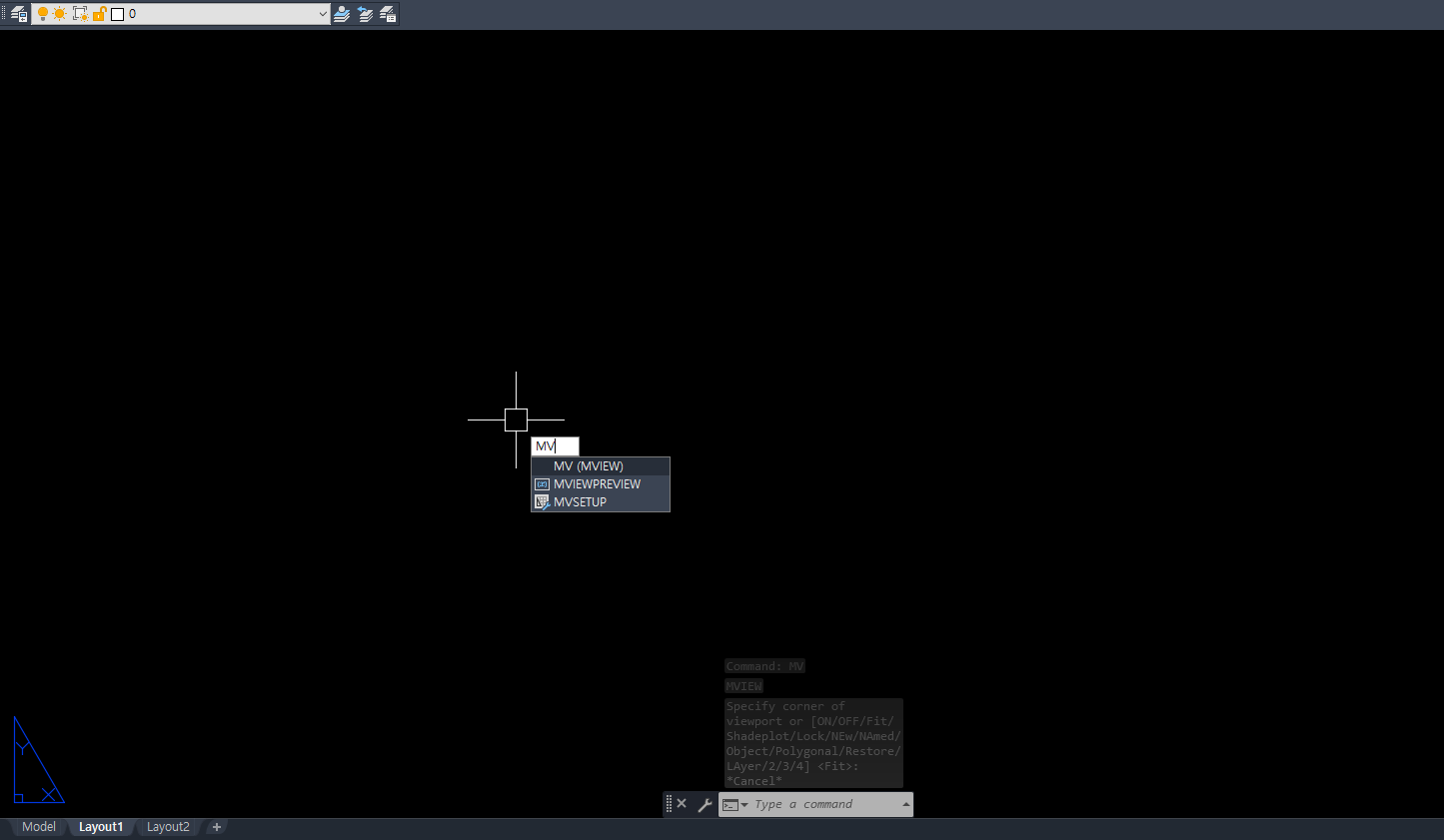

2. MV 입력 : 엠뷰 범위 지정 (나중에 수정 가능)

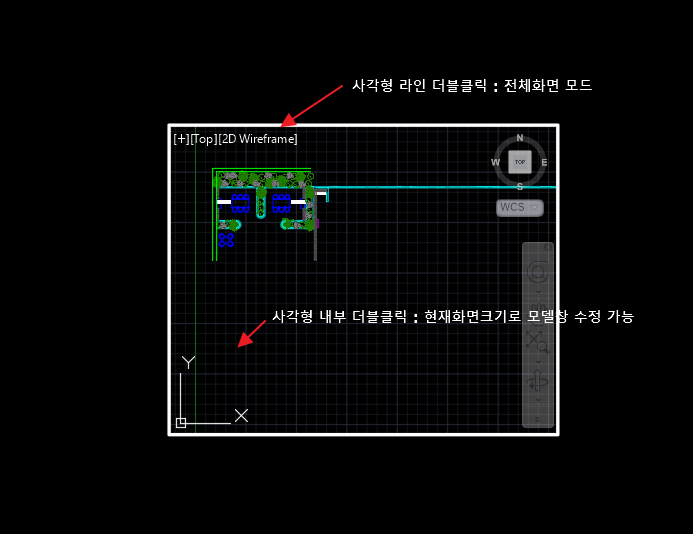

3. 사각형을 더블클릭하면 모델 작업창으로 들어갈 수 있음
*엠뷰탭 안에서 갇혔을 때(사각형 라인 더블클릭 후) : PS
엠뷰 사각형 라인을 더블클릭하게되면 모델창 안으로 들어가게 되는데, 그 창이 전체화면으로 커져서 나갈 수 없을때 PS로 빠져나오면 된다.
*엠뷰탭 스케일 셋팅
EX) 1:1로 세팅 할 때 : Zoom -> SC -> 1/1xp 입력 -> Enter

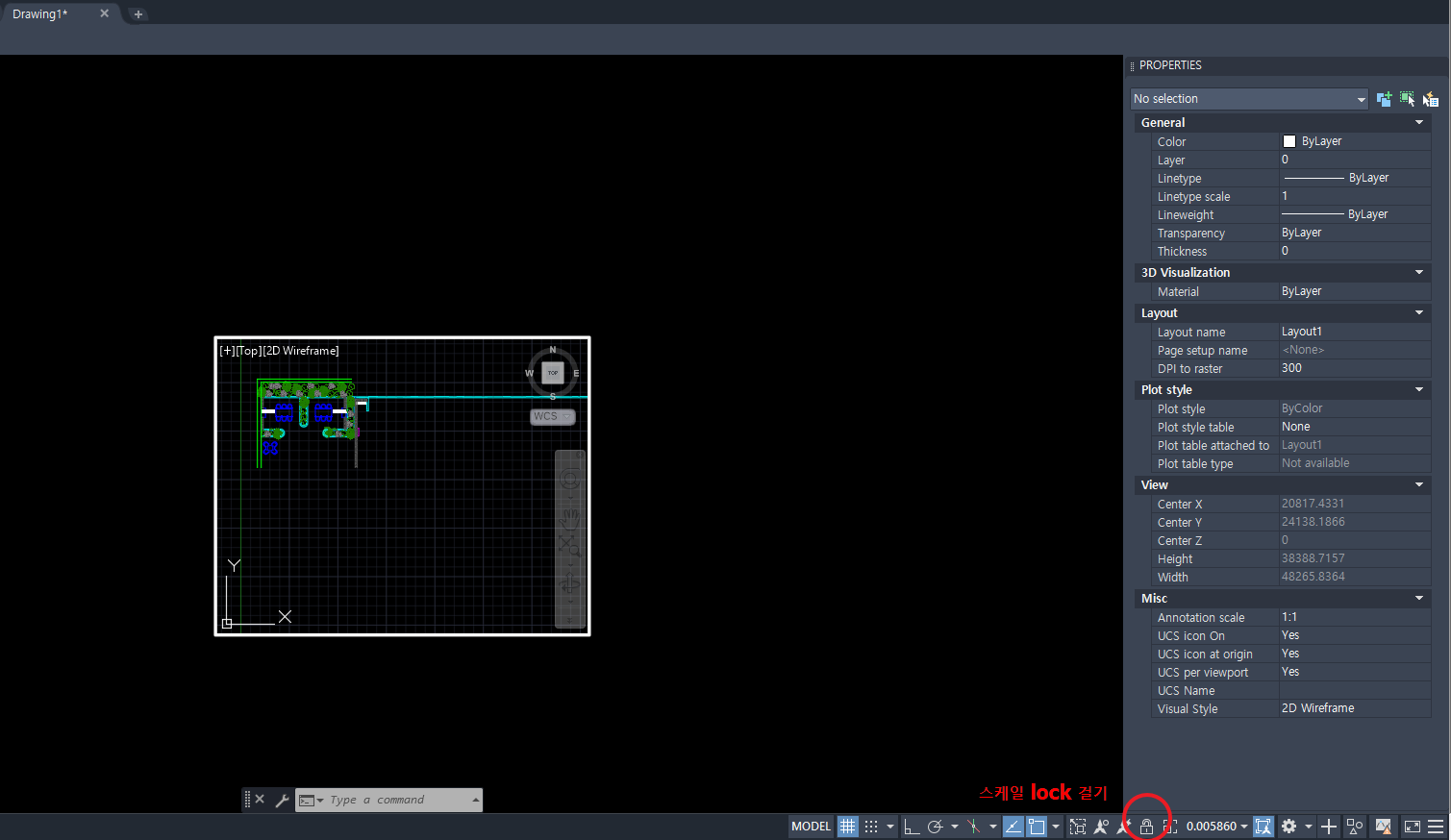

*엠뷰탭 안에서 휠 Lock 걸기
MV창 안에서 스케일 변경 안되게 하기 위해서 휠이 안먹히게 하는 방법이다.
- 첫번째 방법 : MV -> LOCK -> ON -> MV창 클릭
- 두번째 방법 : 오른쪽 아래에 자물쇠 그림이 클릭
